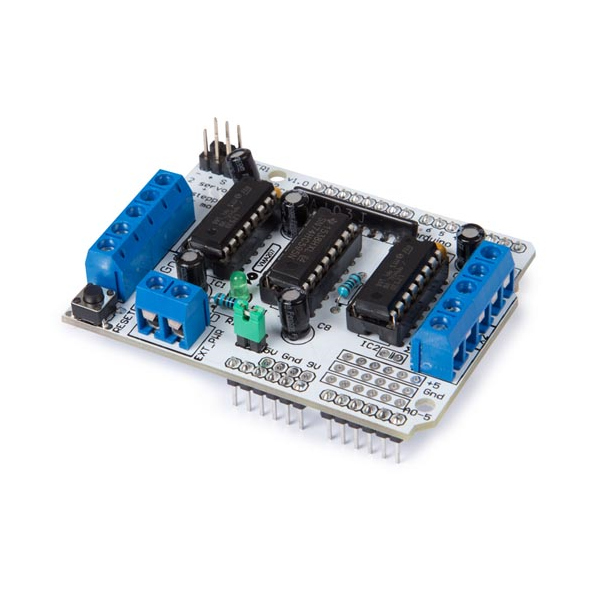

SHIELD CONTÔLEUR DE MOTEURS L293D POUR ARDUINO®

16,90 €TTC

13,97 €HT

Ajouter au panier

Ajouter aux favoris

Livraison sous 48 heures
Paiement sécurisé
Satisfait ou remboursé

Plus que 99,00 € pour profiter de la livraison gratuite

Posez votre question

Réf: WPSH207

4 en stock

Le shield inclut deux drivers L293D et un registre à décalage 74HC595. Celui-ci étend 3 broches de l'Arduino jusqu'à 8 broches pour contrôler le sens de rotation des drivers. Les sorties 'output enable' du L293D sont directement connectées aux sorties PWM de l'Arduino (modulation de largeur d'impulsions).

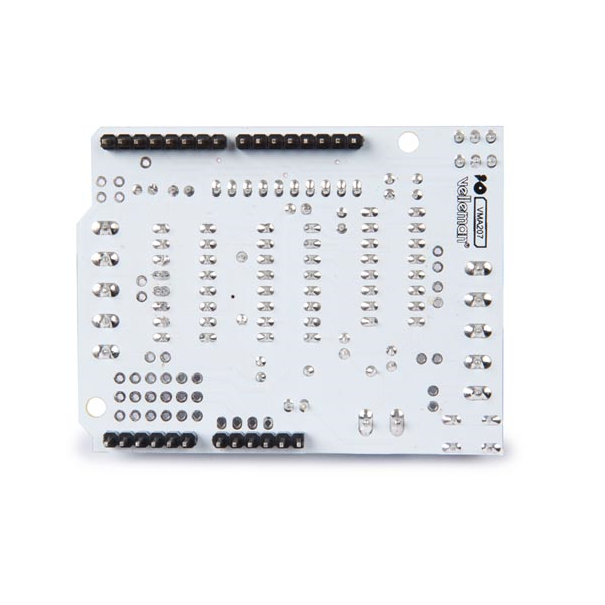

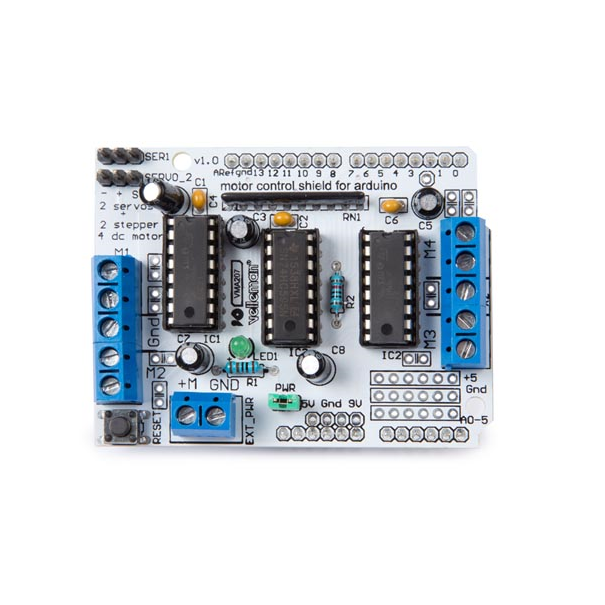

SHIELD CONTÔLEUR DE MOTEURS L293D POUR ARDUINO®

Spécifications

dimensions: 6.8 cm x 5.5 cm x 2 cm

Caractéristiques

2 puces L293D
4 ponts en H
0.6 A par pont (1.2 A en courant de crête)
protection thermique
diodes de roue libre intégrées
max. 4 moteurs CC bidirectionnels
max. 2 moteurs pas-à-pas
des résistances 'pull down' désactivent les moteurs pendant la mise sous tension
2 interfaces d'alimentation pour séparer la partie logique de la partie moteurs
borniers à vis pour moteurs et alimentation
convient aux moteurs de 4.5 VCC - 16 VCC
2 connexions pour servomoteurs de modélisme de 5 V
