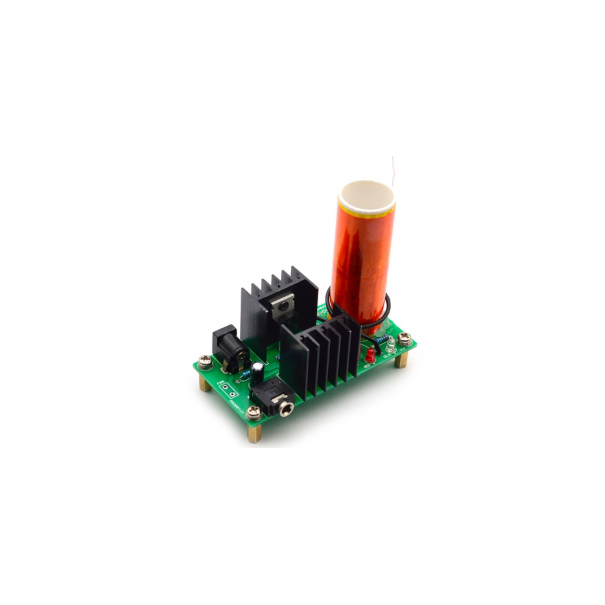

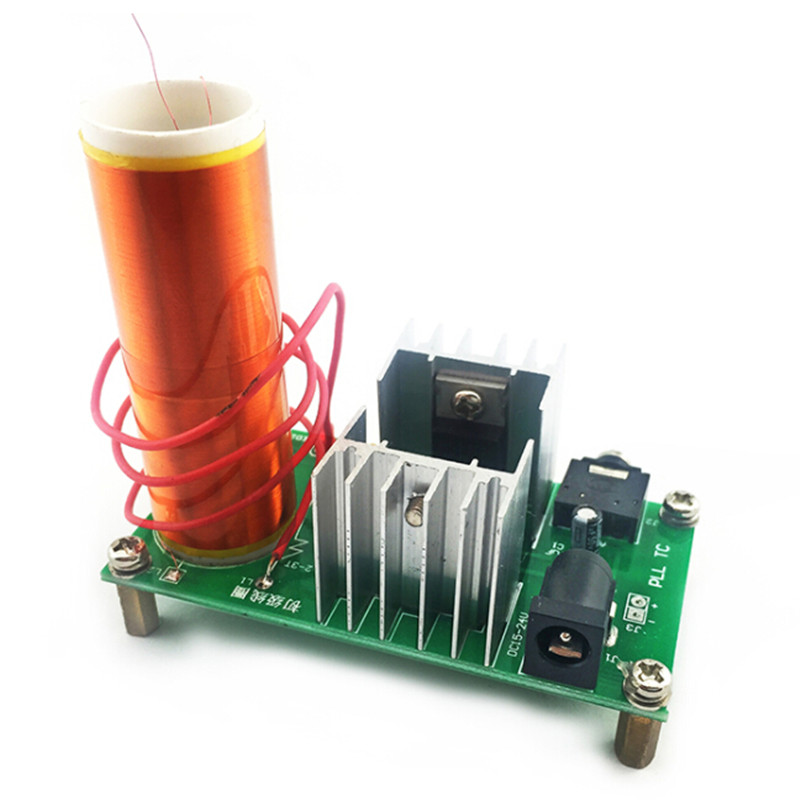

Kit expérimentation bobine de Tesla 15W 15-24vdc 2A

  • Kit expérimentation bobine de Tesla 15W 15-24vdc 2A

10,00 €TTC

8,26 €HT

  • Livraison sous 48 heures
  • Paiement sécurisé
  • Satisfait ou remboursé

Plus que 99,00 € pour profiter de la livraison gratuite

5 en stock

La bobine Tesla peut produire du plasma à haute température et haute pression, qui peut chanter, allumer, transmettre en sans fil et allumer une lampe fluorescente. Il a un arc merveilleux. C'est une petite production très intéressante d'expériences scientifiques. Il s'agit de pièces de kit de bobine Tesla DIY, qui doivent être soudées et assemblées par vous-même.

En savoir plus

1>. Taille du PCB: 4.0mm * 8.0mm
2>. Puissance: 15W
3>. Entrée d'alimentation: DC 15-24v. Le courant est de 2A. Interface DC5.5/broche
4>. Entrée audio: prise 3.5, peut être connecté à un téléphone portable, MP3, audio d'ordinateur

La bobine Tesla est un transformateur qui fonctionne sur le principe de résonance. Il a été inventé par Nicola Tesla, un scientifique américain serbe en 1891. Il est principalement utilisé pour produire une tension ultra élevée, mais un courant faible, une alimentation CA haute fréquence. La bobine de Tesla est composée de deux groupes de circuits résonnants (parfois trois groupes) couplés. La bobine Tesla est difficile à définir, et Nicola Tesla a essayé un grand nombre de configurations de différentes bobines. Tesla utilise ces bobines pour réaliser des expériences innovantes, telles que l'éclairage électrique, le spectre de fluorescence, les rayons X, le phénomène de courant alternatif à haute fréquence, l'électrothérapie et la transmission d'énergie radio, la transmission et la réception de signaux radio.

1>. Fonction d'arc électrique: la traversée de l'extrémité arrière produira un arc. L'arc peut également s'enflammer.
2>. Fonction de lumière de septum: après que la bobine de Tesla soit électrique, la lampe fluorescente peut être éclairée à part.
3>. Fonction de lecture de musique: un nouveau concept de haut-parleur pour arc électrique afin de stimuler l'air pour faire vibrer l'air produit par le plasma. Vous pouvez jouer de la musique mobile/ordinateur, mais le son est faible

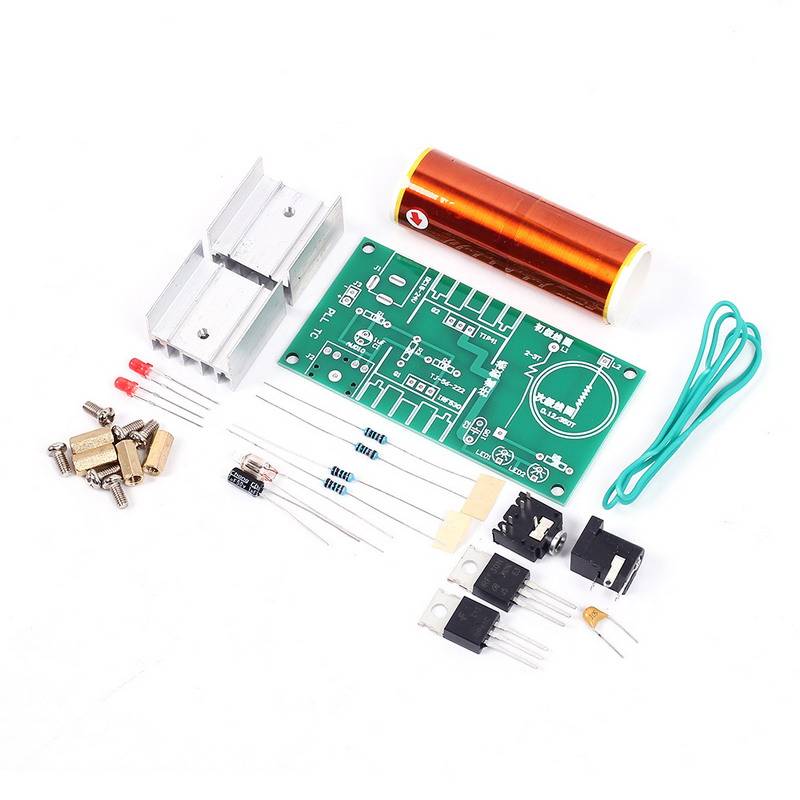

Liste des composants

Non.

Nom du composant

Marqueur PCB

Paramètre

QTÉ

1.

Résistance à film métallique

R1,R4

10K

2

2

Résistance à film métallique

R3,R5

2K

2

3

Référence: TIP41

Q2

1.

4

LED

LED1,LED2

3mm

2

5

Prise audio

J2

1.

6

Condensateur électrolytique

C1

1uf

1.

7

Condensateur céramique

C2

1uf

1.

8

IRF530

Q1

1.

9

Prise d'alimentation

J1

5.0*2.1mm

1.

10

Bobine primaire

L1

2-3T (Câble)

1.

11

Bobine secondaire

L2

350T

1.

12

Pilier en cuivre

M3 * 10

4

13

Vis

M3 * 6

4

14

Dissipateur thermique

2

15

Lumière

1.

16

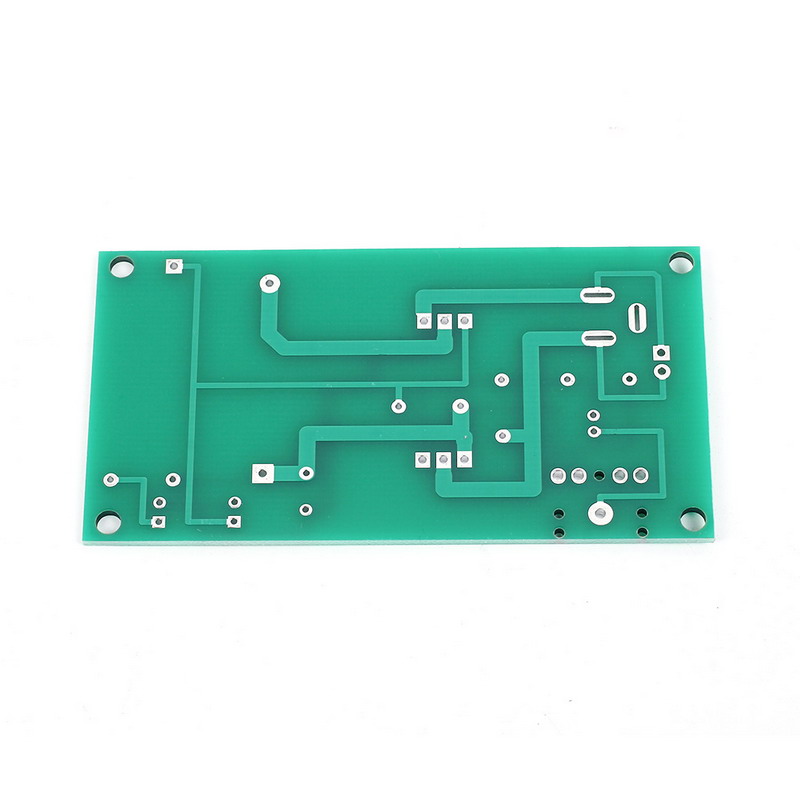

PCB

40*76mm

1.

Remarque:

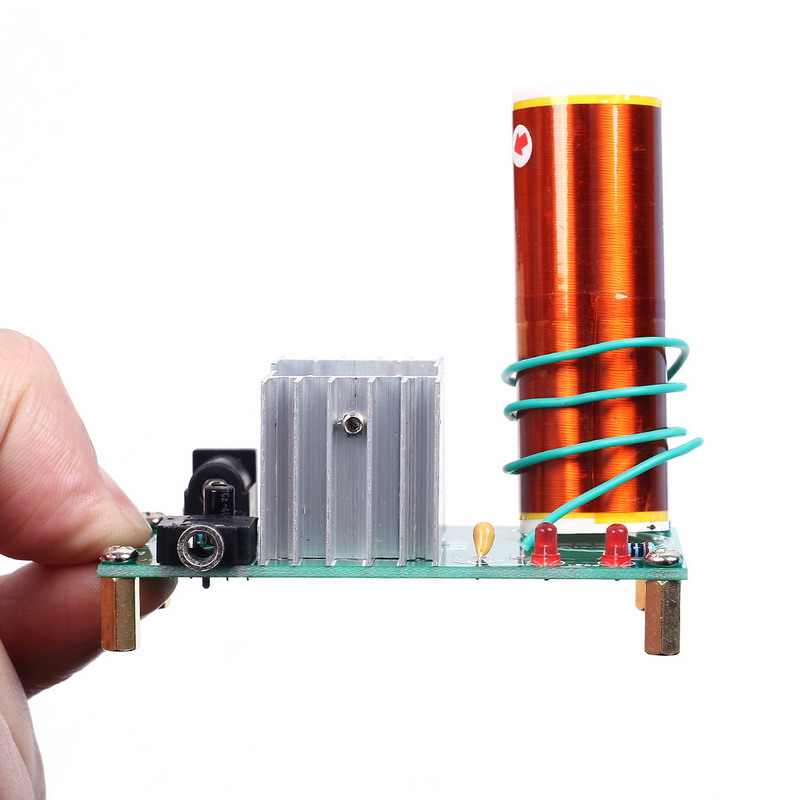

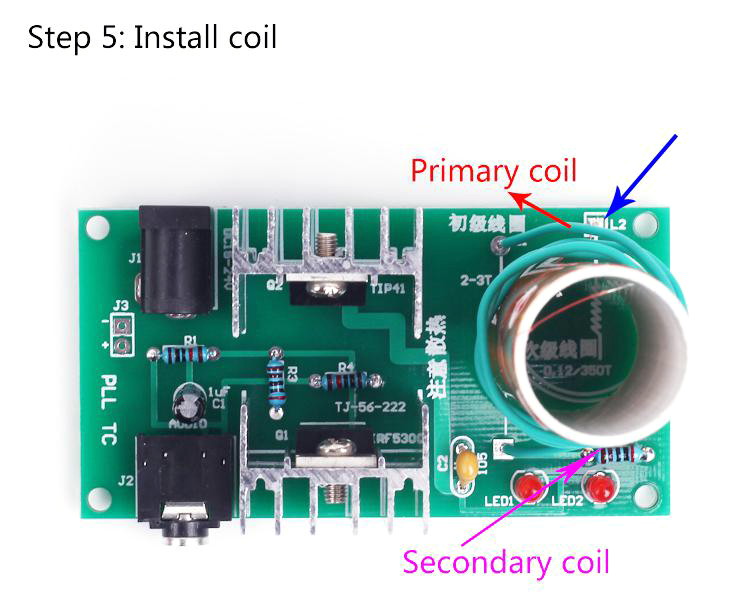

1>. Il n'y a pas de contact direct entre la bobine primaire et la bobine secondaire, et l'espace doit être réservé, sinon il pourrait ne pas fonctionner correctement.

2>. La direction d'enroulement de la bobine secondaire doit être cohérente avec l'image, sinon elle ne fonctionnera pas correctement.

Foire aux questions

1>. Pourquoi le kit de finition uniquement lumière LED?

La direction d'enroulement du fil doit être dans le sens inverse des aiguilles d'une montre, une direction différente rendra le flux de courant différent, une mauvaise direction fera que le kit ne fonctionnera pas.

Un autre important est le fil enroulé autour de la bobine Tesla, ne doit pas toucher la bobine Tesla, doit avoir un espace entre eux.

Si vous craignez que le fil ne touche, vous pouvez laisser le fil avec un emballage lâche.

2>. L'enroulement du fil est correct, pourquoi l'article ne fonctionne toujours pas?

J'ai un test, quand la tension est de 15-19V, le kit n'a pas l'étincelle, mais quand je fais la tension jusqu'à 20V, donc surprise. Belle étincelle et miracle créatif.

3>. Puis-je toucher l'étincelle avec mon doigt?

Vous pourriez le toucher avec une vitesse très très rapide, c'est dangereux, si vous restez plus de temps, votre doigt sera blessé. Il y a un effet magique après l'avoir touché avec une vitesse rapide, l'étincelle deviendra un anneau rond de tesla. Et plus l'amplitude du balancement est grande, plus le diamètre de l'anneau est large.

Les enfants doivent être accompagnés d'un adulte.

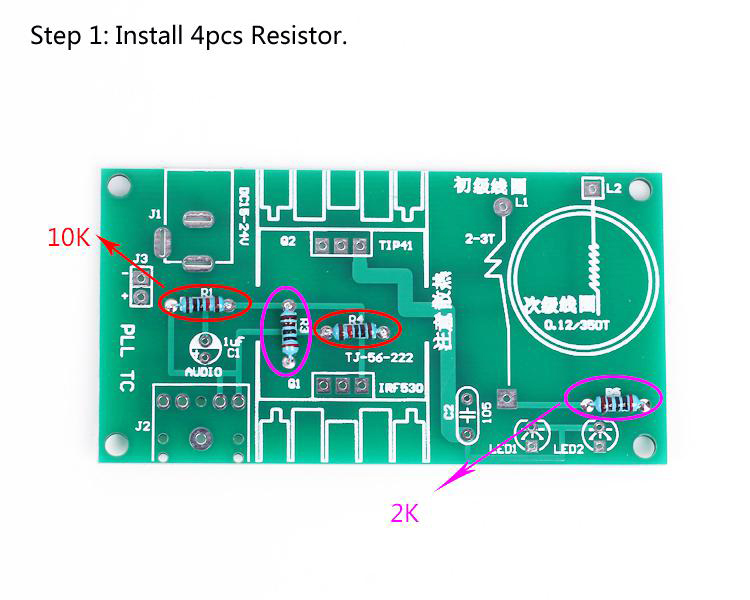

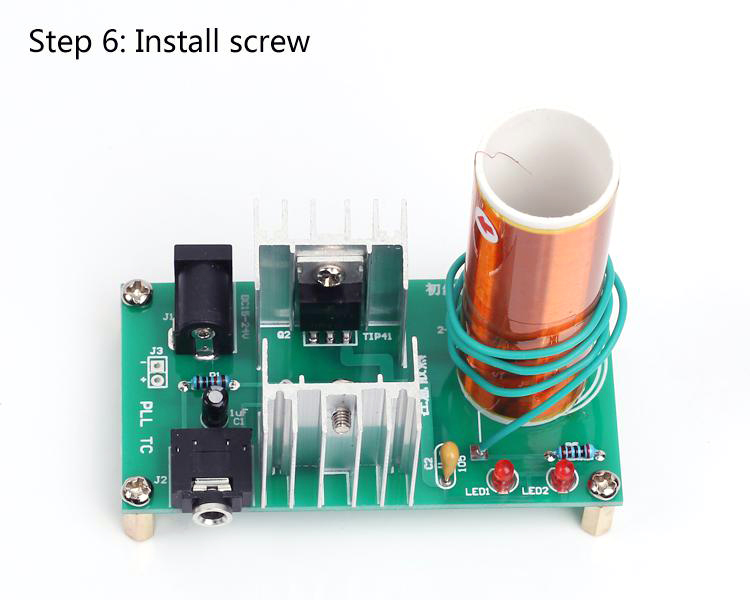

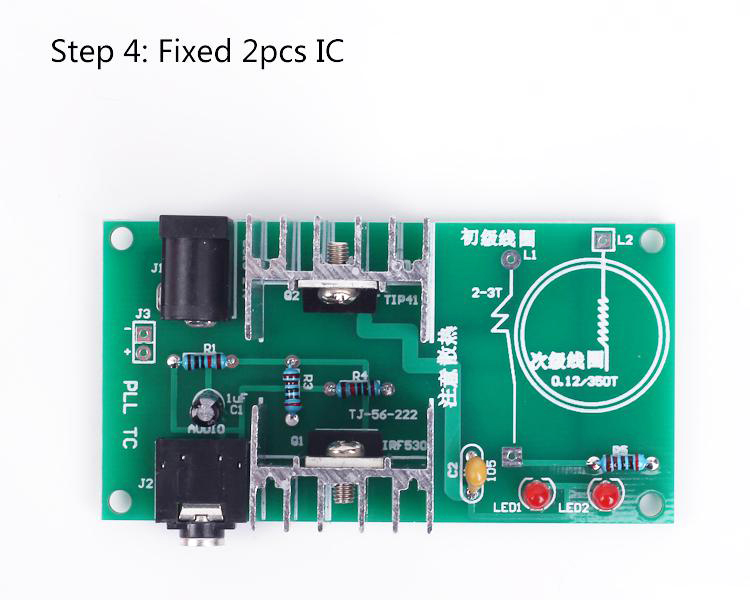

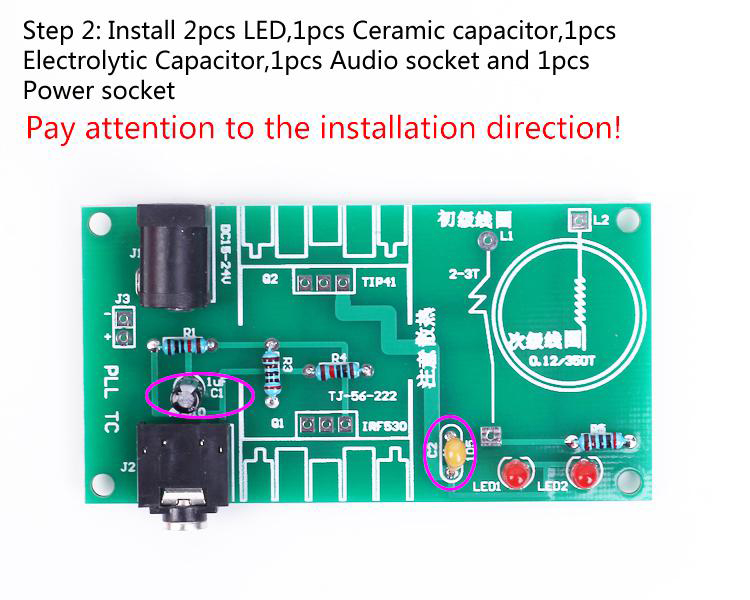

Etapes d'installation:

Conseils:

1>. Installez d'abord de petits composants;

2>. Installer des composants complexes de préférence;

3>. Faites attention à la direction d'installation des composants.

4>. Assurez-vous que le fer à souder ne touche pas les composants pendant une longue période, sinon il y a un risque d'endommager les composants.

Accessoires

Questions / Réponses

1 question

  • Question de Ulysse

    Comment alimenter le kit?

    Réponse de Mantec

    Bonjour,

    Vous pouvez alimenter ce kit avec n'importe quel alimentation, tant qu'elle est entre 15 et 24volt 2A,

    L'idéal est une alimentation variable pour trouver la tension idéal pour avoir l'arc électrique le plus visible,

    Nous avons cet alimentation: https://www.mantec.be/alimentations/14239-alimentation-variable-4-24vdc-60w-maxi-avec-affich.html

    Une alimentation de laboratoire est aussi une bonne alternative:

    https://www.mantec.be/159-alimentations-de-laboratoire

    Bonne journée,

    Dimitri
